Kristálydetektoros rádióhoz fejhallgató választás mágneses kristály nagyobb hangerö

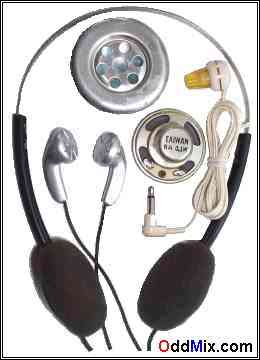

1 ábra. Különbözö fejhallgatók

Többen közülünk sikeresen összegyüjtöttek sok fejhallgatót kölönbözö helyekröl. Ezek a legkülönbözöbb formával, alakkal és impedanciával rendelkeznek. Itt az ideje hogy kipróbáljuk az ujonnan elkészült rádiónkat. Megpróbálunk segíteni hogy melyik hallgatót válasszuk.

Az 1 ábrán különbözö fejhallgatók láthatók. A legnagyobb fekete az egy Sony kazettás magnó tartozéka. A nagyobb, a kép felsö részén egy telefon kézibeszélö darabja. Az ezüst szinü egy MP3-as memória játszóhoz tartozik, míg a kis fehér monó egy tranzisztoros rádióval együtt jött. A kis dinamikus hangszóró egy tranzisztoros zsebrádióbál kitermelt darab.

Amint a 2 ábrán látható, a fejhallgató egyik vezetéke a kristály detektor diódához kapcsolódik a másik a földhöz. Az R1, 200 kOhm ellenállás és a C2 kondenzátor szintén ugyanide csatlakozik. Sohase használjunk a C2-es, 1 nF jelzésü párhuzamos sönt kondenzátort kristály hallgatóhoz! Könnyen belátható hogyha mágneses hallgatót alkalmazunk akkor az hangárammal terheli a kristály detektort. Minél kisebb ellenálLású, impedanciájú a fejhallgató annál nagyobb lesz a terhelö áram erössége. Mivel az LC rezgökörön a feszültség nem sok, emiatt szinte bármilyen terhelés túlzottan nagy. Hogy a legnagyobb hangeröhöz juthassunk nagyban segít ha olyan mágneses hallgatót használunk amelyiknek az impedanciája a legnagyobb, ez adja ugyanis a legkevesebb terhelést a rezgökör felé.

Legmegfelelöbb lenne ha végtelen nagy impedanciáju hallgatóval rendelkeznénk mely a rezgökört egyáltalán nem terheli. Sajnos a mágneses hallgatóink között ilyent nem találhatunk. A mágneses fejhallgatók mind egyformán készülnek. Müködésük alapja az elektromágnes. Egy vagy két finom huzalból készült cséve alkotja a munka tekercseket. Minél több menetes a tekercs vagy tekercsek annál érzékenyebb a fejhallgató. Mint a 3 ábrán látható, a kék szinü vas membrán a tekercsekhez közel van elhelyezve. A távolság annyire közeli amennyire lehetséges mielött a membrán kilengése beleütközne a vasmagokba. A tekercsek vasmagja mágneses mely a vaslemezt egyirányba elöfeszíti.

2 ábra. Kristálydetektoros rádió készülék

3 ábra. Mágneses fejhallgató metszete

A 3 ábrán látható egy mágneses fejhallgató metszete. A jobb fejhallgatók, melyek többnyire az öregebbek, dupla tekercseléssel rendelkeznek pontosan ahogy a 3 ábrán látható. Az ujabb hallgatók csak egy cséve vezetéket tartalmaznak jóval kevesebb menetszámmal.

A régebbi két tekercses fejhallgatók 2,000 ohm ellenállással is rendelkeztek tekercsenkint. Mivel a két tekercset sorosan szokták kapcsolni az ilyen hallgatók négy kiló-ohm ellenállást is elértek, ami a detektoros rádiónak egy elviselhetö, jó terhelést ad.

Szerencsére a kristály hallgatók nagy ellenállásúak és jó audió Hi-Fi tulajdonsággal is rendelkeznek. Sajnos azonban ezek a hallgatók nem annyira gyakoriak mint az olcsó mágnesesek. Jó minöségü, valódi kristály hallgatót nehéz találni. Egy ellenállás mérés szükséges hogy gyüjteményünkbe sikerüljön egy kristály hallgatót találni. Válasszuk a legnagyobb (végtelen) ellenállásút az összesböl. Ha sztereó hallgató akad akkor csak az egyik felét mérjük. Az ohhmérö legkevesebb négyezer ohmot kell hogy mutasson ami egy jó mágneses hallgató, vagy ennél sokkal többet. Ha müködö (nem szakadt) hallgatót nagyon magas ellenállásút találunk az lesz a kristályos. Mivel a kristály hallgató tulajdonképpen egy kerámia tárcsa kondenzátor, annak mérhetö ellenállása nincs. Ne használjuk az C2-es kondenzátort kristály hallgatóval!
