Egy jó antenna a legjobb RF erösítö kristály detektoros és AM rádióhoz

Semmi sem annyira fontos a kielégítö kristálydetektoros rádió vételhez mint egy jó antenna. Legtöbb detektoros rádiós kisérlet azért nem sikeres mert nincs elegendö erösségü jel a detektornak hogy az állomás felismerhetö legyen. Napközben legtöbb (amerikai) helyi adóállomás az interferencia elkerülése miatt csak csökkentett teljesítménnyel sugározhat melyet az FCC kormányszerv ellenöriz. Naplemente után a helyzet még rosszabb, ugyanis sok helyi adónak be kell szüntetni adását hogy a távolabbi erösekkel ne interferáljon. Igy aztán a detektoros vételhez legtöbbször csak erös de távoli állomások állnak rendelkezésre.

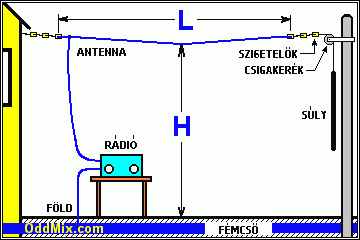

1. ábra. Fordított-L Antenna kristálydetectoros rádióhoz radio

Az elektroncsöves vagy a tranzisztoros rádió készülékek mindenkor elegendö erösítéssel rendelkeznek hogy a gyenge állomásokat is hallhatóvá tegyék. Azonban ezeknek a készülékeknek is közös problémája hogyha a bejövö jel erössége közel zéró akkor a kimeneti jel sem sokkal nagyobb. És ha az amúgy is gyenge jelet valamilyen helyi zavaró jelforrás vagy a készülék saját zaja takarja akkor a vétel élvezhetetlenné válhat.

Legtöbb erösítönek (jelentös) saját zaja van amely az erösítésnek felsö határt szab. A rádiótechnikában a RF (Rádió Frekvencia) egyik fontos és jól ismert paramétere a S/N (Szignál per Noise - Jel/Zaj) viszony. Ha egy bejövö jel csak kicsit erösebb mint a készülékzaj akkor az állomás vétele csak nehezen vagy sehogysem lehetséges. Semmit sem ismer a jelen technológia ami a felvett jel erössége szempontjából annyira hatásos lenne mint egy jó antenna. Tehát építsünk egy jó de egyszerü antennát!

A kristálydetektoros egy egyéb AM (Amplitudó Modulált) rádiókhoz egy majdnem ideális és könnyen elkészíthetö antenna a jól ismert ösrégi fordított L nevezetü. Mint neve is suggallja az L betü hosszanti szára a vízszintes ág mely a magasban helyezkedik el, míg a levezetés alkotja a rövidebb ágat 1. ábra. Hogy ez az amúgy egyszerü antenna minél sikeresebb legyen, jó vezeték és magas elhelyezés szükséges, lehetöleg a környezö tereptárgyaknál magasabban. A két kikötési ponton ha lehet használjunk legalább egy-egy porcelán vagy üveg dió szigetelöt hasonlót mint az a 2. ábrán látható. Mivel az antenna huzal egy hosszú fémszál, idálisan többeres réz sodrat mely jelentös hötágulással rendelkezik, emiatt jó ha kikötését az állandó erö (súly) módon oldjuk meg 1. ábra.

2. ábra. Kis abszorpciós jó minöségü mázas porcelán diószigetelö

Legegyszerübb módja az állandó (konstans) eröt használó kikötésnek ha vagy rugót vagy egy csigát és megfelelö súlyt használunk. A csiga és súly megoldás nagy elönye hogy az antenna kikötéséhez élö fát is használhatunk anélkül hogy a fa mozgása miatti problémákkal kellene foglalkozni. Egyes áruházak katalógusaiban esetenként találhatunk komplett AM rádió antenna kittet, példa rá az amerikai Rádió Shack üzletlánc. Az ilyen készlet többnyire tartalmaz egypár dió szigetelöt és a rézsodronyt ami a minimum, melyhez néha egyéb eszközöket is adnak, például a késes antenna kapcsolót, földvezetéket és egy túlfeszültség levezetöt. Az ideális rézsodrony a szkin effektus miatt közép és rövidhullámon hatásosabb mint a tömör rézhuzal.

A hosszú drót vagy fordított L antenna nagyobb felsö kapacitással rendelkezik emiatt hatásos magassága is nagyobb mint egy egyszerü függöleges antennának. Minél jobb az antenna hatásos magassága, annál erösebb jelet szolgáltat a hozzá kapcsolt rádiókészüléknek. Mivel az antenna szabad végén feszültség maximum van ide jobb ha több szigetelö diót - általába három szokásos - teszünk 1. ábra. Kommersz vagy adó antennákhoz sok és különbözö jó minöségü, kis veszteségü porcelán szigetelöt használnak. Egyszerü emlékezni rá hogy minél hosszabb az antenna vízszintes része és minél magasabban van elhelyezve annál nagyobb energiát tud felvenni a környezetéböl. Ha lehet használjunk legkevesebb húsz méter sodronyt a vízszintes, két szigetelö pont közötti részhez. Hosszabb vezeték ha van az még jobb.

Nagyon fontos hogy az antennát és a csatlakoztatott készüléket villám és nagyfeszültség elleni védelemmel ellássuk. Emiatt kössük az antenna levezetö huzalt egy lehetöleg hivatalos késes antenna kapcsolóhoz. Az ilyenfajta kapcsoló a ki és bekapcsolt pozición kívül egy szikraközzel is rendelkezik. Elektromos viharok esetén az antennán indukált feszültség szikra alakjában átüt a szikraközön miáltal a feszültség viszonylag alacsonyabb értékre határolódik és ha szerencsések vagyunk nem pusztítja el a hozzá kapcsolt készüléket. Ha komolyabb védelmet akarunk elérni, akkor az antenna kapcsoló mellett használhatunk neon lámpát, vagy szikra köz és MOV tipusú eszközöket. Kommersz villámhárító szerelvények amelyek a TV antennák telepítéséhez használatosak szintén használhatók antenna védelemre.
