Kristálydetektoros fejhallgatós rádió készülék egy tranzisztoros erösítövel

OddMix.com - Kristály detektor technológia - TN090630H - Nagy Károly

A kristálydetektoros vevök nagy hibája hogy a szelektivitásuk és hangerejük két egymást kölcsönösen kizáró tulajdonság. A nagy jóságú (Q) rezgökör keskeny sávszélességü. Ugyanezen nagy jóságú (Q) keskeny sávszélességü rezgökör teszi lehetövé hogy egy állomást kiválasszunk több egyforma erös közül. Az alacsony jóságú rezgökör széles sávszélességü. Az ilyen rezgökör több állomást is átereszt és ezek együttes hallgatása többnyire bosszantó. Nagy jóságú (Q), keskeny sávszélességü rezgökör rövid, vastag réz vezeték és alacsony veszteségü kondenzátorral készíthetö.A kondenzátor mindíg a rezgökör nagyobb jóságú alkatrésze mivel a légdielektrikumú forgó állórészét nagyon nagy ellenállású porcelán szigetelés választja el az alaplaptól ami a rezgökört csak nagyon kicsit terheli.

A tekercs készítéséhez jóval kevesebb menet és rövidebb drót kell, mely kisebb ellenállású ha ferrit vasmagot használunk. Ha a rezgökör rezonanciában van az elérhetö RF (Rádió Frekvencia) feszültség nagyobb ha a tekercs Q-ja magasabb mert a kettö egyenesen arányos. A rezgökört terheli a hozzá kapcsolt kristálydetektor, vagy germánium dióda mely a Q-t és vele együtt az elérhetö hangeröt is lecsökkenti. Ezért van hogy ebben a kapcsolásban a dióda a tekercs alsó megcsapolásához van kötve. Jobb ha a tekercs már eleve több leágazással készül hogy ezek közülük a legjobbat amelyik a legkevésbé terheli a rezgökört és amelyik a legnagyobb hangeröt adja, kisérletileg kiválaszthassuk. Ha azonban túl sok leágazás van akkor azok nehezen kezelhetök. Egyharmad és kétharmad menetszámnál egy-egy kivezetés a legcélszerübb.

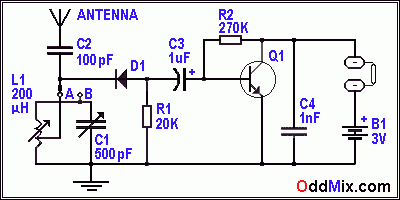

1 ábra. Kristálydetektoros vevö egy tranzisztoros erösítövel [6 KB]
1. ábra. Kristálydetektoros vevö egy tranzisztoros erösítövel

Hogy a terhelt a rezgökör miatt elvesztett hangeröt visszaszerezzük ez a készülék egy tranzisztoros audió hangerösítöt alkalmaz mely minimum tízszeres erösítéssel dolgozik. Az erösítés pontos mértéke a tranzisztor áramerösítési tényezö (béta) függvénye. A rendelkezésre álló fejhallgató impedanciája szintén nagyban befolyásolja a lehetséges erösítést. Kristály hallgatóval ez az erösítö nem müködik. A készülék 1-2,000 ohmos mágneses fejhallgatóval dolgozik a legjobban. Erre a készülék kipróbálásakor, beindításkor érdemes emlékezni.

Ez az egytranzisztoros készülék csekély fogyasztás mellett nagyobb hangeröt tesz lehetövé még ott is ahol csak gyengébb állomások vehetök. Az alkalmazott tüs dióda D1 gerániumból készült. A kristály detektoros vevö tranzisztoros erösítövel melyhez germánium vagy szilicium tranzisztort használható nagyobb hangeröt biztosít. A nagyobb hangeröhöz csak egy kevés munka és néhány adalék alkatrész szükséges.

Az 1. ábra. a kristálydetektoros vevö és az egy tranzisztoros erösítö kapcsolási rajzát ábrázolja. A készülék L1 tekercse 200 uH induktivitású mely 6 mm-es ferrit vasmaggal készült. Ugyan a ferrit vasmag nagyobb mágnesezési veszteségü mint a légmagos tekercs de ugyanahhoz az induktivitáshoz jóval rövidebb, kisebb ellenállású vezeték is elég. Emiatt a ferritmagos tekercs jobb minöséget (Q) eredményez. A C1 forgókondenzátor jó minöségü légdielektrikumú porcelán szigetelésü.

           Anyaglista az egy tranzisztoros kristálydetektoros vevöhöz:

                   B1 - Két AA 1.5 Voltos cella -  bármilyen - Szén cink is megfelel
                   C1 - Forgókondenzátor 15-500 pF
                   C2 - Antenna kondenzátor, 100 pF, csillám - 200 VAC vagy jobb
                   C3 - Elektrolit kondenzátor, 1 uF, 10 VDC, tantál
                   C4 - RF Szürö kondenzátor, 1 nF, 6-10 VDC, kerámia tárcsa
                   D1 - Dióda - Germánium, tüérintkezös
                   L1 - Tekercs 1 - 200 uH - kivezetések 1/3 és 2/3 menetszámnál
                   Q1 - Tranzisztor -  germánium, szilikon, nagy béta, AF
                   R1 - Ellenállás, 20K, 1/4 Watt
                   R2 - Ellenállás, 270K, 1/4 Watt
                   Mágneses fejhallgató, vagy kis méretü nagy impedanciájú hangszóró

A készülék élesztéséhez hosszú vezetékböl készült lehetöleg magasan elhelyezett, kiváló szigetelésü antannát használjunk. A forgót egy állomásra állitjuk majd a diódát a B kivezetéshez kapcsoljuk. Ha egy erös közeli állomás zavar, akkor tegyük a diódát az A csatlakozóhoz. Ehhez a rádióhoz két vagy több fokozatú hangfrekvenciás erösítöt csatlakoztathatunk.
